ท่อดักท์ คืออะไร? คู่มือเลือกท่อลมสำหรับระบบปรับอากาศและระบายอากาศ

สารบัญ

1. ท่อดักท์คืออะไร
2. ท่อดักท์ทำหน้าที่อะไรในระบบ HVAC
3. ท่อดักท์มีกี่ประเภท
4. วัสดุท่อดักท์ที่ใช้บ่อย
5. ท่อดักท์แบบกลมกับแบบเหลี่ยมต่างกันอย่างไร
6. หลักเลือกขนาดท่อดักท์
7. ทำไมท่อดักท์ต้องหุ้มฉนวน
8. ปัญหาที่พบบ่อยในงานท่อดักท์
9. เช็กลิสต์ก่อนสั่งผลิตและติดตั้ง
10. สรุปวิธีเลือกท่อดักท์ให้เหมาะกับโครงการ

“ท่อดักท์” หรือ Air Duct / Ductwork เป็นส่วนสำคัญของระบบปรับอากาศและระบบระบายอากาศ ทำหน้าที่ลำเลียงอากาศจากต้นทางไปยังจุดใช้งาน เช่น ส่งลมเย็นจากเครื่อง AHU หรือ FCU ไปยังหัวจ่ายลม ดูดอากาศเสียออกจากห้อง เติมอากาศภายนอกเข้าสู่อาคาร หรือใช้ในระบบดูดควัน ฝุ่น และความร้อนจากกระบวนการผลิต ในโครงการขนาดใหญ่ ท่อดักท์จึงไม่ได้เป็นเพียง “ท่อส่งลม” แต่เป็นโครงข่ายที่มีผลต่อปริมาณลม ความดัน เสียง พลังงาน ความสะอาด และความสบายของผู้ใช้อาคารโดยตรง

ASHRAE ระบุว่าการออกแบบระบบท่อลมควรพิจารณาทั้งพื้นที่ติดตั้ง ระดับเสียง การรั่วของอากาศ การบาลานซ์ลม การควบคุมไฟและควัน ต้นทุนเริ่มต้น และต้นทุนการเดินระบบ หากออกแบบหรือซีลท่อไม่ดี อาจเกิดปริมาณลมไม่ถึงปลายทาง เสียงดัง ใช้พลังงานมากขึ้น หรือเกิดความไม่สบายในพื้นที่ใช้งาน ดังนั้นการเลือกท่อดักท์จึงควรเริ่มจากข้อมูลทางวิศวกรรม ไม่ใช่เลือกเพียงจากราคาเหล็กหรือขนาดท่อเท่านั้น

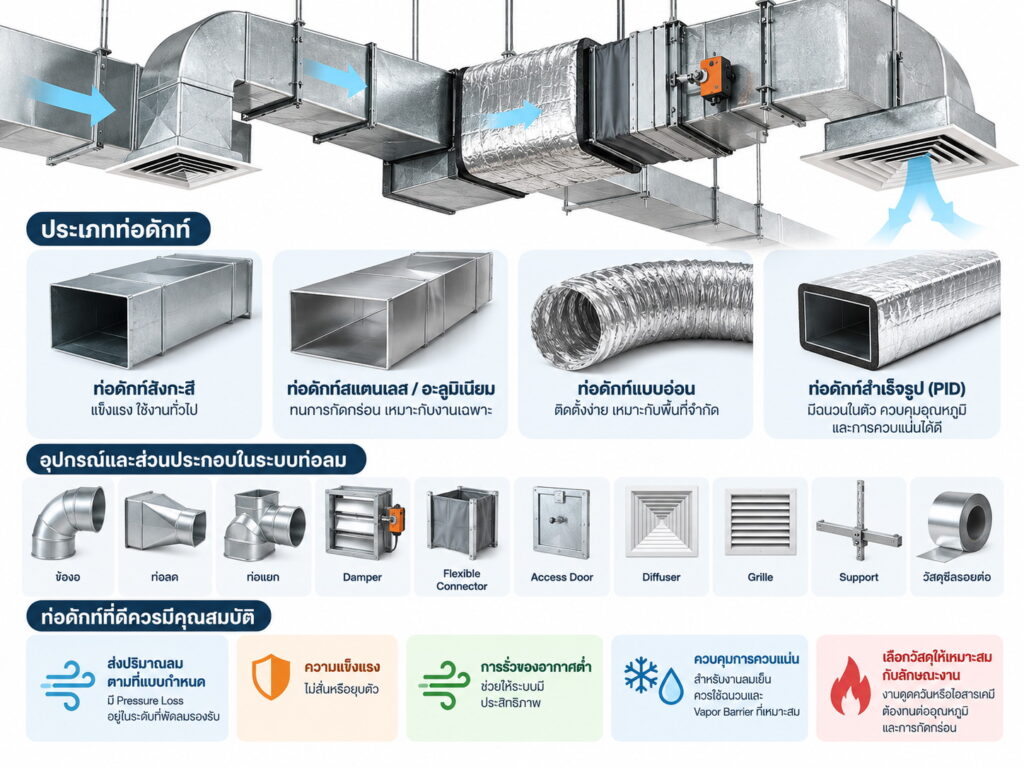

ท่อดักท์ คืออะไร

ท่อดักท์คือทางเดินที่สร้างขึ้นเพื่อควบคุมทิศทางและปริมาณอากาศในระบบ HVAC โดยอาจผลิตจากแผ่นโลหะ เช่น เหล็กชุบสังกะสี สแตนเลส อะลูมิเนียม หรือใช้วัสดุสำเร็จรูป เช่น Flexible Duct และ Pre-Insulated Duct Panel หรือ PID ระบบท่อลมประกอบด้วยมากกว่าท่อตรง เพราะยังมีข้องอ ท่อลด ท่อแยก Damper, Flexible Connector, Access Door, Diffuser, Grille, Support และวัสดุซีลรอยต่อที่ทำงานร่วมกัน

ท่อดักท์ที่ดีต้องสามารถส่งปริมาณลมตามที่แบบกำหนดโดยมี Pressure Loss อยู่ในระดับที่ระบบพัดลมรองรับ มีความแข็งแรงไม่สั่นหรือยุบตัว และมีการรั่วของอากาศต่ำ หากใช้กับลมเย็นควรควบคุมการเกิด Condensation ด้วยฉนวนและ Vapor Barrier ที่เหมาะสม ส่วนระบบดูดควันหรือไอสารเคมีต้องเลือกวัสดุที่ทนต่ออุณหภูมิและการกัดกร่อนตามลักษณะงาน

ท่อดักท์ทำหน้าที่อะไรในระบบ HVAC

หน้าที่แรกคือ Supply Air หรือส่งอากาศที่ผ่านการปรับอุณหภูมิแล้วไปยังพื้นที่ต่าง ๆ หน้าที่ที่สองคือ Return Air นำอากาศจากห้องกลับเข้าสู่เครื่องเพื่อปรับสภาพใหม่ หน้าที่ที่สามคือ Fresh Air นำอากาศภายนอกเข้ามาเพื่อคุณภาพอากาศภายใน และหน้าที่ที่สี่คือ Exhaust Air ดูดอากาศเสีย กลิ่น ความชื้น ควัน หรือความร้อนออกจากอาคาร

ในโรงงานอุตสาหกรรมยังมี Process Duct ซึ่งออกแบบเฉพาะสำหรับดูดฝุ่น ดูดควัน ดูดไอร้อน หรือขนส่งอนุภาคบางชนิด ระบบประเภทนี้อาจต้องใช้ความเร็วลมสูงกว่า HVAC ทั่วไป และต้องคำนึงถึงการสึกกร่อน การสะสมฝุ่น การทำความสะอาด และความปลอดภัยของกระบวนการอย่างละเอียด

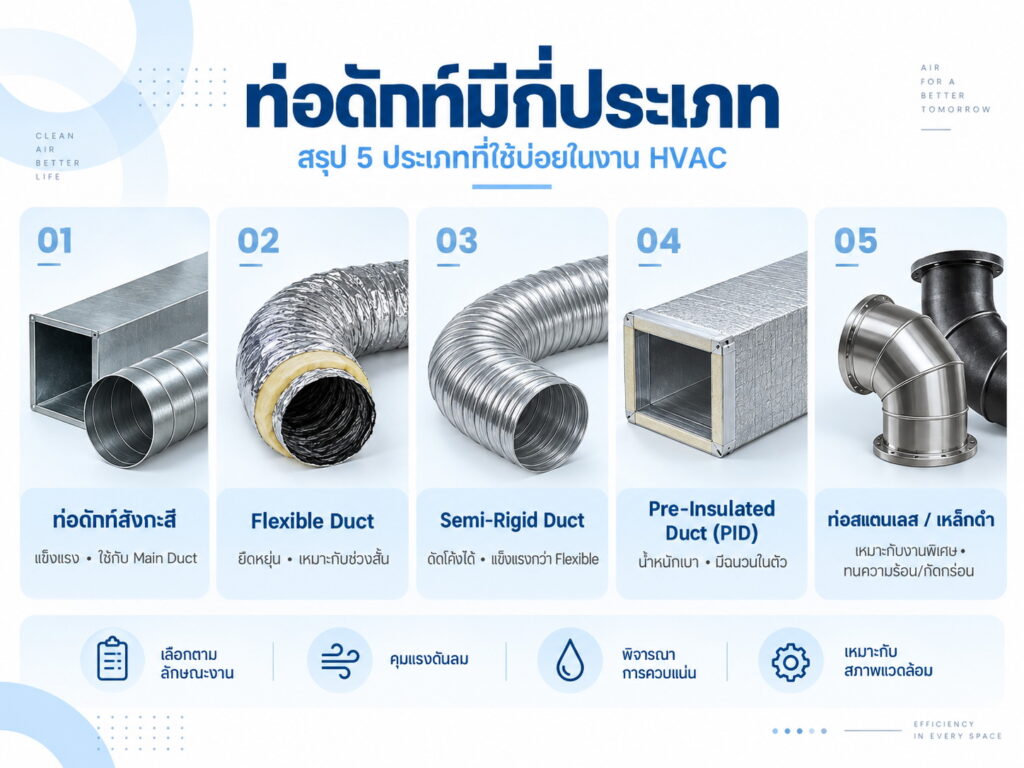

ท่อดักท์มีกี่ประเภท

1. ท่อดักท์สังกะสี

เป็นประเภทที่พบมากในอาคารสำนักงาน โรงแรม โรงพยาบาล ห้าง และโรงงาน ผลิตจากแผ่น Galvanized Steel ขึ้นรูปเป็นท่อสี่เหลี่ยมหรือท่อกลม มีความแข็งแรง เหมาะกับการเดิน Main Duct ระยะยาว สามารถหุ้มฉนวนภายนอกสำหรับลมเย็นได้

2. Flexible Duct

ท่อลมอ่อนหรือท่อดักท์ยืดหยุ่นมีข้อดีด้านการติดตั้งในพื้นที่จำกัดและการเชื่อมต่อจาก Main Duct ไปยังหัวจ่าย เหมาะกับช่วงสั้นและจุดที่ต้องการดัดโค้ง แต่ต้องติดตั้งให้ยืดตึงและลดการหย่อน เพราะท่อที่พับหรือย่นมากจะสร้างความต้านทานลมสูง

3. Semi-Rigid Duct

มีความแข็งแรงกว่า Flexible Duct ทั่วไป แต่ยังดัดโค้งได้ เหมาะกับงานระบายอากาศ เครื่องดูดควัน หรือพื้นที่ที่ต้องการท่อโลหะบางและไม่ต้องสร้างท่อสังกะสีเต็มระบบ

4. Pre-Insulated Duct หรือ PID

ผลิตจากแผ่นฉนวนที่มีผิวฟอยล์สำเร็จรูปแล้วตัดประกอบเป็นท่อ ข้อดีคือท่อและฉนวนรวมอยู่ในระบบเดียว น้ำหนักเบา ลดขั้นตอนการหุ้มฉนวนภายหลัง และเหมาะกับหลายงานปรับอากาศภายในอาคาร

5. ท่อสแตนเลสหรือเหล็กดำ

ใช้ในงานที่มีข้อกำหนดพิเศษ เช่น ครัวอุตสาหกรรม Exhaust Hood, ไอสารเคมี, อุณหภูมิสูง หรือสภาพแวดล้อมที่ต้องการความทนทานและการกัดกร่อนมากกว่าท่อสังกะสีทั่วไป

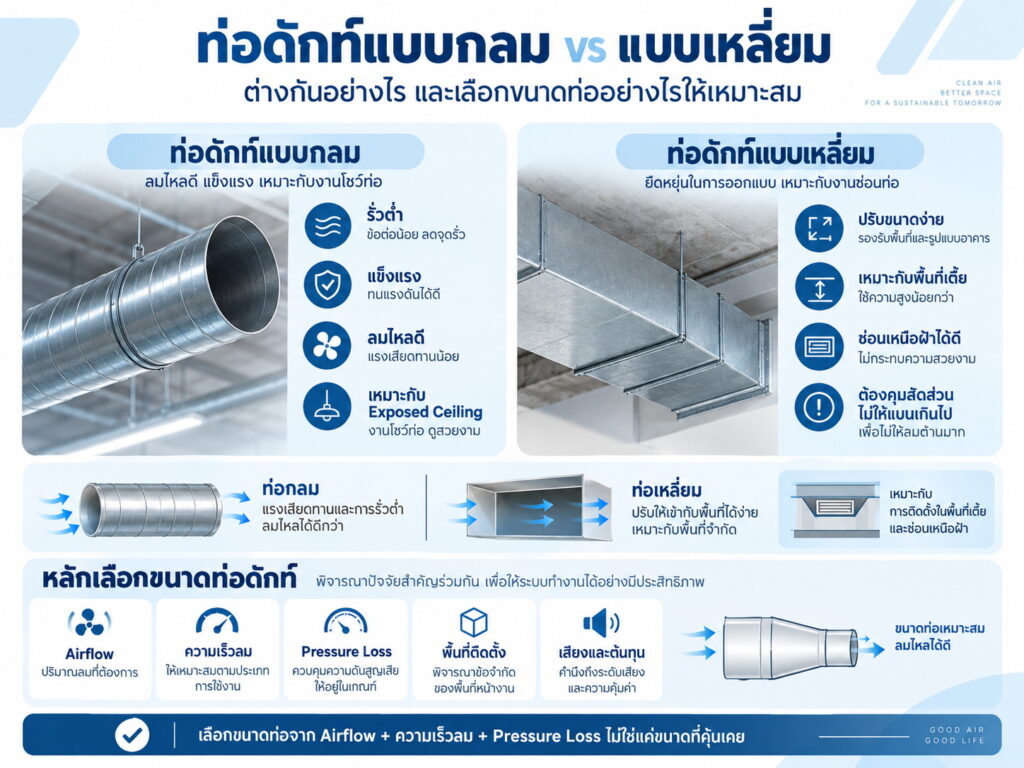

ท่อดักท์แบบกลมกับแบบเหลี่ยมต่างกันอย่างไร

ท่อกลมมีอัตราส่วนพื้นที่ผิวต่อพื้นที่หน้าตัดต่ำ จึงมักมีความแข็งแรงและการรั่วต่ำเมื่อผลิตและติดตั้งดี เหมาะกับงานที่มีพื้นที่เพียงพอและต้องการรูปลักษณ์แบบ Industrial / Exposed Ceiling ส่วนท่อเหลี่ยมเหมาะกับการซ่อนเหนือฝ้าที่มีข้อจำกัดด้านความสูง เพราะสามารถปรับ Width x Height ให้เข้ากับพื้นที่ได้ง่าย

อย่างไรก็ตาม ไม่ควรทำท่อเหลี่ยมให้แบนมากเกินไปเพื่อหลบโครงสร้าง เพราะ Aspect Ratio ที่สูงจะเพิ่มพื้นที่ผิวและ Friction Loss รวมถึงต้องเพิ่มการ Reinforcement การแก้ปัญหาพื้นที่ควรประสานงานกับงานโครงสร้าง ไฟฟ้า สุขาภิบาล และ Sprinkler ผ่าน Shop Drawing หรือ BIM ตั้งแต่ก่อนผลิต

หลักเลือกขนาดท่อดักท์

ขนาดท่อควรมาจาก Airflow ที่ต้องส่ง ความเร็วลมที่เหมาะสม และ Pressure Loss ที่ยอมรับได้ ไม่ควรเลือกขนาดจาก “ขนาดท่อเดิม” หรือ “ขนาดที่ช่างคุ้นเคย” เพียงอย่างเดียว Main Duct มักมีปริมาณลมสูง จึงต้องคำนวณ Static Pressure รวมข้องอ ท่อลด Damper, Filter และอุปกรณ์ปลายทาง

ความเร็วลมสูงเกินไปอาจทำให้เสียงดังและ Pressure Loss สูง ส่วนความเร็วต่ำเกินไปทำให้ท่อมีขนาดใหญ่และต้นทุนเพิ่ม วิศวกรจึงต้องหาจุดสมดุลระหว่างพื้นที่ติดตั้ง พลังงาน เสียง และต้นทุนระบบ

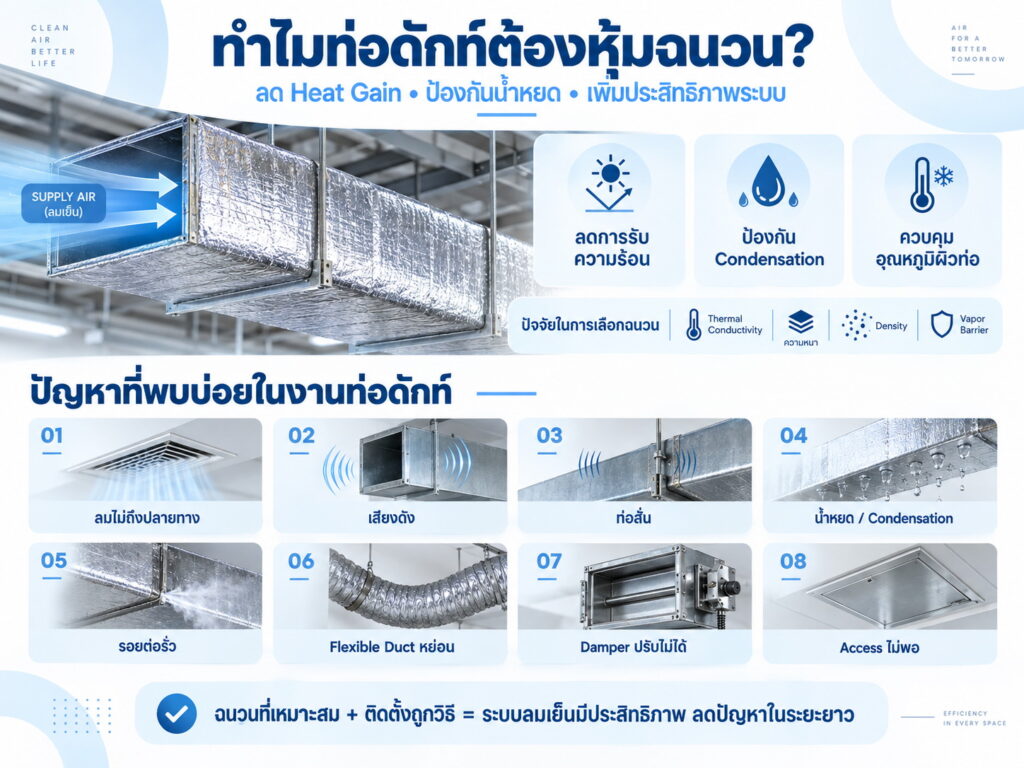

ทำไมท่อดักท์ต้องหุ้มฉนวน

ท่อ Supply Air ที่มีอุณหภูมิต่ำกว่าสภาพแวดล้อมสามารถรับความร้อนระหว่างทาง ทำให้ลมที่ปลายทางอุ่นขึ้นและเพิ่มภาระเครื่องปรับอากาศ ฉนวนช่วยลด Heat Gain และยังช่วยควบคุมอุณหภูมิผิวภายนอกไม่ให้ต่ำกว่าจุดน้ำค้างจนเกิดหยดน้ำ

การหุ้มฉนวนจึงต้องดู Thermal Conductivity, ความหนา, Density และ Vapor Barrier โดยเฉพาะพื้นที่ฝ้าเพดานที่มีอากาศชื้น การปิดรอยต่อฟอยล์และรอยเจาะ Support เป็นรายละเอียดที่สำคัญพอ ๆ กับความหนาฉนวน

ปัญหาที่พบบ่อยในงานท่อดักท์

ปัญหาที่พบบ่อย ได้แก่ ลมไม่ถึงปลายทาง เสียงดัง ท่อสั่น Condensation น้ำหยด รอยต่อรั่ว Flexible Duct หย่อน ฉนวนฉีก Damper ปรับไม่ได้ และช่อง Access ไม่เพียงพอต่อการบำรุงรักษา หลายปัญหาไม่ได้เกิดจากวัสดุอย่างเดียว แต่เกิดจากการประสานแบบและการติดตั้งหน้างาน

อีกปัญหาคือการลดขนาดท่อหรือเปลี่ยนแนวหลบงานอื่นโดยไม่ตรวจ Static Pressure ใหม่ การเปลี่ยนข้องอแบบรัศมีเป็นข้อหักคม การบีบ Flexible Duct หรือเพิ่มระยะทางมากกว่าที่แบบกำหนด ล้วนทำให้ระบบจริงต่างจากการออกแบบ

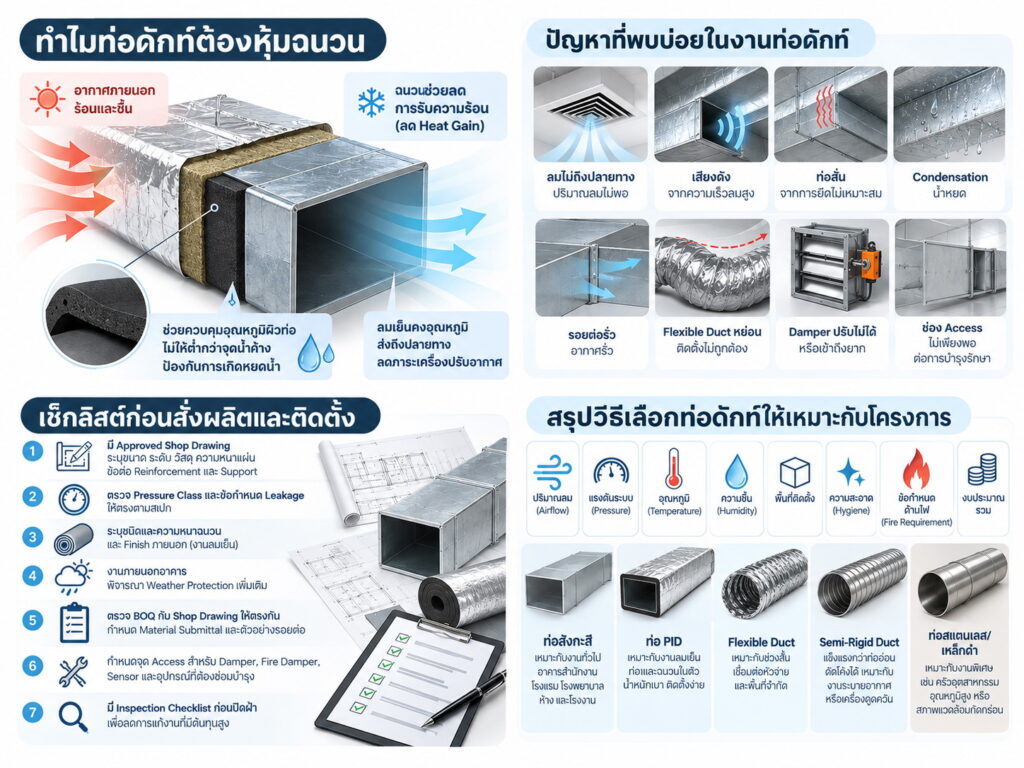

เช็กลิสต์ก่อนสั่งผลิตและติดตั้ง

ก่อนผลิตควรมี Approved Shop Drawing ระบุขนาดท่อ ระดับ ความหนาแผ่น วัสดุ ข้อต่อ Reinforcement และ Support ตรวจ Pressure Class และข้อกำหนด Leakage หากเป็นงานลมเย็นให้ระบุชนิดและความหนาฉนวน รวมถึง Finish ภายนอก หากเป็นงานภายนอกอาคารต้องดู Weather Protection เพิ่มเติม

ควรตรวจ BOQ กับ Shop Drawing ให้ตรงกัน กำหนด Material Submittal และตัวอย่างการประกอบรอยต่อ รวมถึงจุด Access สำหรับ Damper, Fire Damper, Sensor และอุปกรณ์ที่ต้องซ่อมบำรุงภายหลัง เมื่อเริ่มติดตั้งควรมี Inspection Checklist ก่อนปิดฝ้า เพื่อป้องกันการแก้งานที่มีต้นทุนสูง

สรุปวิธีเลือกท่อดักท์ให้เหมาะกับโครงการ

ท่อดักท์ไม่มีชนิดเดียวที่ดีที่สุดสำหรับทุกงาน Main Duct ของระบบปรับอากาศอาจเหมาะกับท่อสังกะสีหรือ PID ช่วงต่อหัวจ่ายอาจใช้ Flexible Duct ส่วนระบบดูดควันหรืออุณหภูมิสูงอาจต้องใช้สแตนเลสหรือวัสดุเฉพาะ การเลือกที่ถูกต้องจึงต้องดู Airflow, Pressure, Temperature, ความชื้น, พื้นที่ติดตั้ง, ความสะอาด, Fire Requirement และงบประมาณรวม

สำหรับเจ้าของโครงการหรือฝ่ายจัดซื้อ แนะนำให้ส่งแบบและ BOQ ให้ผู้ผลิตหรือผู้รับเหมางานระบบตรวจร่วมกันก่อนขอราคา เพื่อให้ใบเสนอราคาเปรียบเทียบอยู่บนสเปกเดียวกัน วิธีนี้ช่วยลดปัญหาซื้อวัสดุถูกแต่ไม่ตรง Pressure Class หรือซื้อท่อสำเร็จรูปที่ขนาดไม่เหมาะกับระบบจริง
