PID ในบริบทงานท่อลมย่อมาจาก Pre-Insulated Duct Panel ซึ่งเป็นแผ่นฉนวนสำเร็จรูปที่มี Facing อยู่ทั้งสองด้าน แล้วนำมาตัด เซาะร่อง พับ และประกอบเป็นท่อส่งลม ข้อแตกต่างหลักจากท่อสังกะสีแบบดั้งเดิมคือ PID รวม “โครงท่อ + ฉนวน” ไว้ในชิ้นเดียว ไม่ต้อง Fabricate GI Duct ก่อนแล้วค่อยหุ้มฉนวนภายนอก
ระบบนี้ได้รับความสนใจในโครงการที่ต้องการลดน้ำหนัก ลดขั้นตอนติดตั้ง หรือควบคุม Thermal Performance จากโรงงาน เว็บไซต์ Duct Excel ระบุแผ่น PID หลายรุ่น และตัวอย่างรุ่น APA ใช้แกน PIR พร้อมฟอยล์อะลูมิเนียม โดยมีข้อมูล Thermal Conductivity, Flexural/Compression Strength และ Water Absorption แสดงใน Technical Data ซึ่งเป็นตัวอย่างว่าการเลือก PID ต้องดูมากกว่าคำว่า “แผ่นฉนวน”

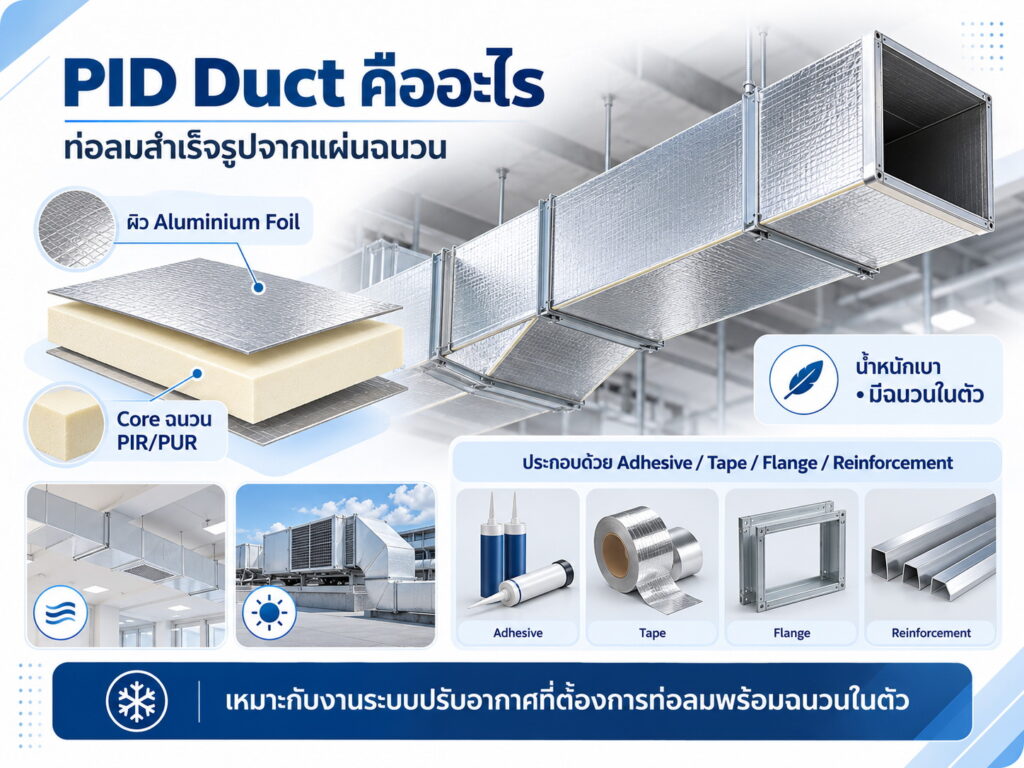

PID Duct คืออะไร
แผ่น PID ถูกออกแบบให้มีความแข็งพอที่จะขึ้นรูปเป็นท่อได้ Core มักเป็นโฟมฉนวน เช่น PIR/PUR ตามรุ่น และมี Aluminium Foil Facing เพื่อช่วยป้องกันผิวและทำหน้าที่ Vapor Barrier บางระบบมีผิวเฉพาะสำหรับ Indoor/Outdoor หรือข้อกำหนดด้านสุขอนามัย
การประกอบใช้ Adhesive, Tape, Flange และ Reinforcement ที่เป็นระบบเดียวกัน ท่อขนาดใหญ่ต้องเพิ่มค้ำหรือ Reinforcement ตามข้อกำหนด ไม่ใช่เพียงพับแผ่นแล้วติดเทป

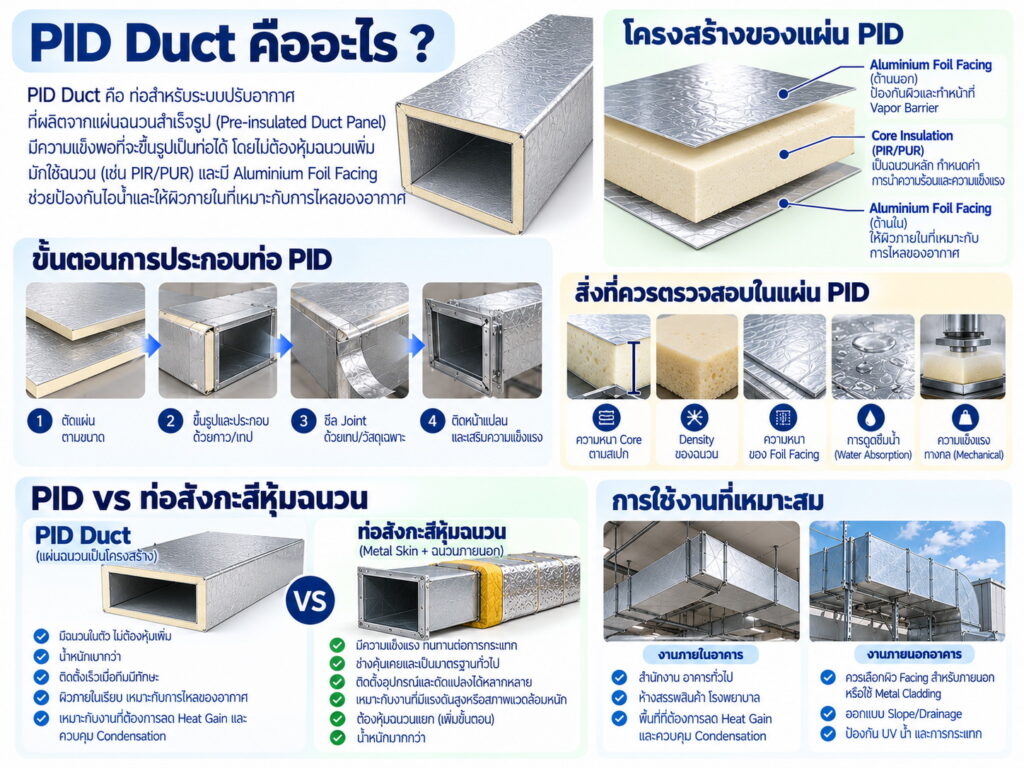

โครงสร้างของแผ่น PID
องค์ประกอบหลักคือ Core Insulation, Facing ด้านใน/นอก และขอบ Joint แกนฉนวนเป็นตัวกำหนด Thermal Conductivity และความแข็งแรงหลัก Facing ช่วยป้องกันการซึมผ่านของไอน้ำและให้ผิวภายในที่เหมาะกับการไหลของอากาศ
ควรตรวจความหนา Core, Density, Facing Thickness, Water Absorption และ Mechanical Strength หากท่อแขวนช่วงกว้างหรือมี Pressure สูง ต้องดูข้อมูล Structural เพิ่ม ไม่ใช้ค่า K-value เป็นเกณฑ์เดียว
PID ต่างจากท่อสังกะสีหุ้มฉนวนอย่างไร
ท่อสังกะสีมี Metal Skin เป็นโครงสร้างหลักแล้วหุ้มฉนวนภายนอก PID ใช้แผ่นฉนวนเป็นโครงสร้าง น้ำหนักจึงต่างกันอย่างชัดเจนในหลายกรณี งาน GI มีความทนทานต่อการกระแทกและเป็นมาตรฐานที่ช่างจำนวนมากคุ้นเคย ส่วน PID ลดขั้นตอนฉนวนและอาจติดตั้งเร็วกว่าเมื่อทีมมีทักษะ
ด้านการแก้ไขหน้างาน GI สามารถตัด/พับ/เชื่อมอุปกรณ์ได้หลากหลาย PID ต้องใช้วิธี Cut/Route/Flange เฉพาะและควบคุม Joint ให้ดี การเลือกจึงขึ้นกับ Project Requirement และความเชี่ยวชาญของผู้ติดตั้ง

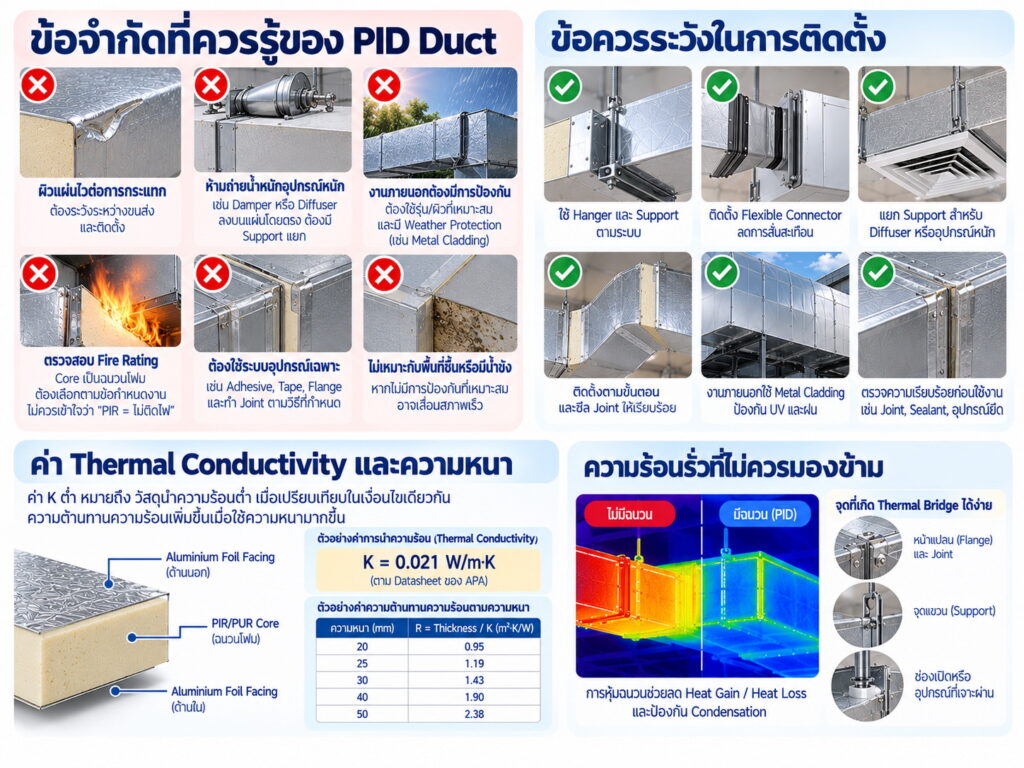

ข้อจำกัดที่ควรรู้
ผิวแผ่นอาจไวต่อการกระแทกมากกว่าโลหะ ต้องป้องกันระหว่างขนส่งและติดตั้ง การแขวนอุปกรณ์หนัก เช่น Damper หรือ Diffuser บางชนิดต้องมี Support แยก ไม่ถ่ายน้ำหนักเข้า Panel โดยตรง
งานภายนอกหรือพื้นที่ที่มีความเสี่ยง UV/ฝนต้องใช้รุ่น/ผิวและรายละเอียด Weather Protection ที่เหมาะสม ข้อกำหนด Fire Rating ก็ต้องตรวจเป็นระบบ เพราะ Core เป็นฉนวนโฟม ไม่ควรตีความว่า “PIR = ไม่ติดไฟ”
ค่า Thermal Conductivity และความหนา
ค่า K ต่ำหมายถึงวัสดุนำความร้อนต่ำเมื่อเปรียบเทียบในเงื่อนไขเดียวกัน ความต้านทานรวมขึ้นกับความหนาด้วย ตัวอย่าง Datasheet ของ APA ระบุ Thermal Conductivity 0.021 W/m·K ตามวิธีทดสอบที่ระบุ ซึ่งช่วยให้วิศวกรคำนวณ Thermal Performance ได้
อย่างไรก็ตามค่าใน Datasheet ของรุ่นหนึ่งไม่ควรนำไปใช้กับทุก PID ต้องใช้ค่าของ Product Code จริง และพิจารณา Thermal Bridge ที่ Flange/Support รวมถึง Air Leakage ของ Joint ด้วย

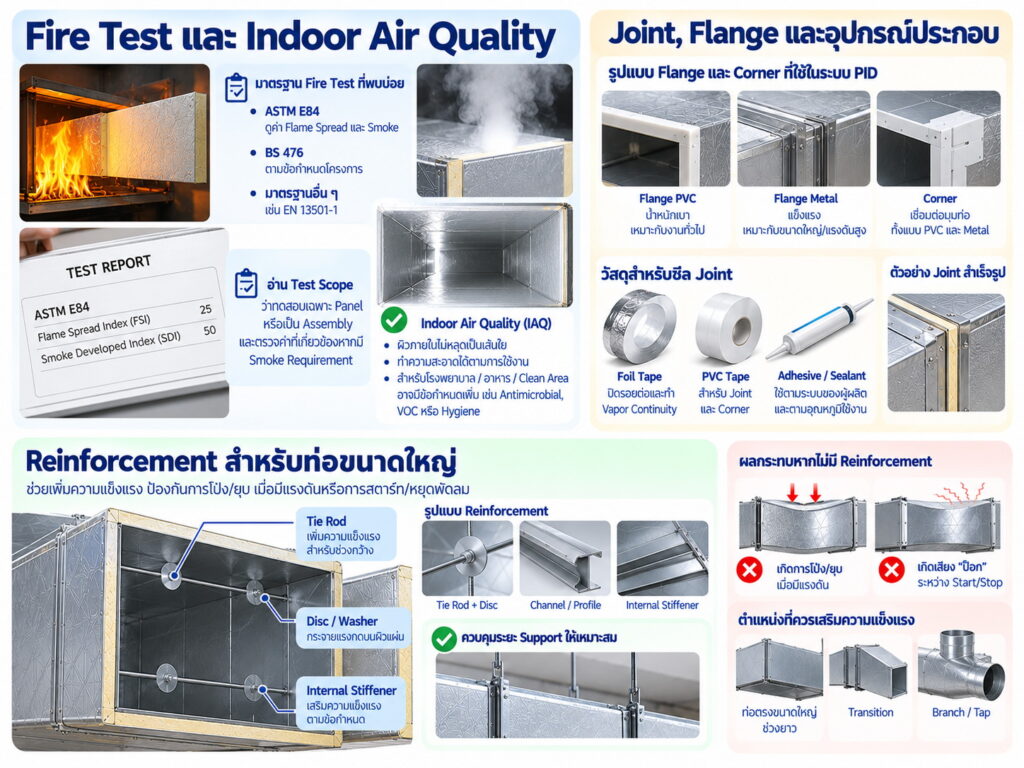

Fire Test และ Indoor Air Quality
PID สำหรับอาคารควรมีเอกสาร Fire Test ตามเกณฑ์โครงการ เช่น ASTM E84, BS 476 หรืออื่น ๆ โดยอ่าน Test Scope ว่าทดสอบ Panel หรือ Assembly แบบใด หากโครงการมี Smoke Requirement ต้องตรวจค่าที่เกี่ยวข้องด้วย
ด้าน IAQ ควรดูผิวภายในว่าไม่หลุดเป็นเส้นใยและสามารถทำความสะอาดตาม Application ที่ใช้ได้ หากเป็นโรงพยาบาล Food Processing หรือ Clean Area อาจมีข้อกำหนดเพิ่มเรื่อง Antimicrobial, VOC หรือ Hygiene
Joint, Flange และ Reinforcement
Joint ที่ดีต้องซีลทั้ง Air Leakage และ Vapor Continuity ระบบ PID มี Flange และ Corner หลายรูปแบบ เช่น PVC หรือ Metal รวมถึง Tape/Adhesive การเลือกอุปกรณ์ต้องตามขนาดท่อและ Pressure
ท่อใหญ่ต้อง Reinforce ด้วย Rod/Disc หรือระบบที่ผู้ผลิตกำหนด หากข้ามขั้นตอนนี้ Panel อาจโป่งหรือยุบเมื่อ Fan Start/Stop การใช้ Support ระยะไกลเกินไปก็เพิ่ม Deflection

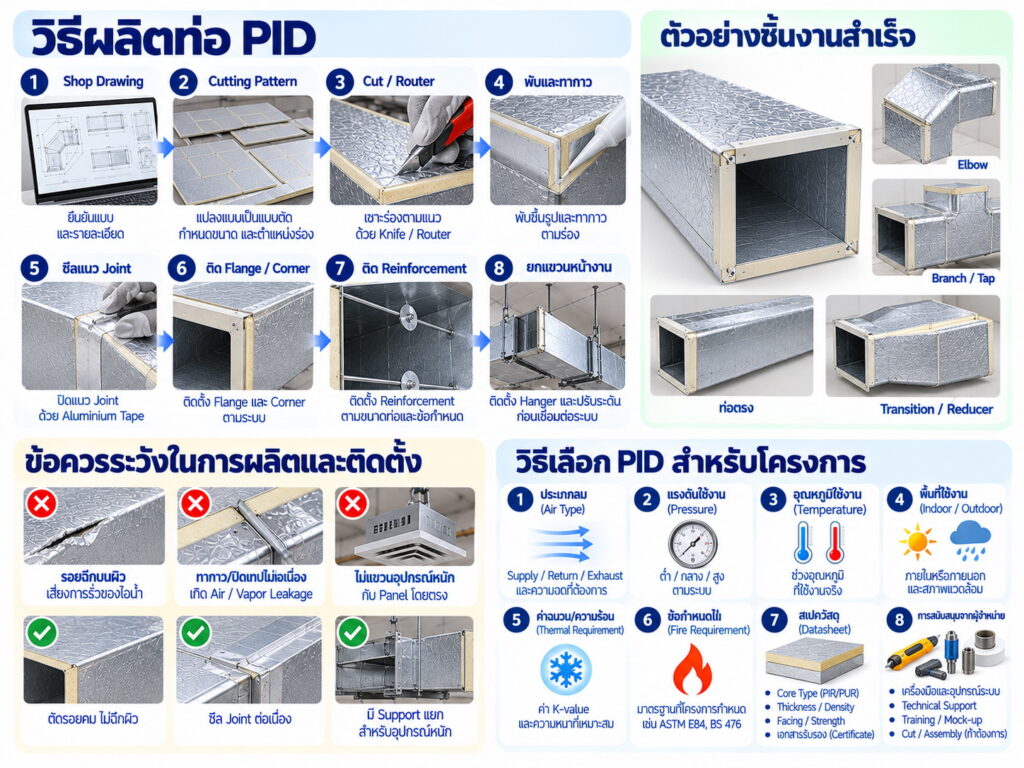

วิธีผลิตและติดตั้ง
เริ่มจาก Shop Drawing แปลงเป็น Cutting Pattern ใช้ Knife/Router เซาะร่องตามมุม พับและทากาว แล้วซีลแนว Joint ด้วย Tape จากนั้นติด Flange/Corner และ Reinforcement ก่อนยกแขวน
ทีมติดตั้งต้องฝึกการตัดให้รอยคมและไม่ฉีก Facing เพราะรอยฉีกคือจุดเสี่ยง Vapor Leakage ควรทำ Mock-up ท่อตรง + Elbow + Branch ให้ Consultant อนุมัติก่อนผลิตจำนวนมาก
วิธีเลือก PID สำหรับโครงการ
กำหนด Air Type, Pressure, Temperature, Indoor/Outdoor, Thermal Requirement และ Fire Requirement ก่อน จากนั้นเทียบ Datasheet ของแต่ละรุ่น ตรวจ Core Type, Thickness, Density, Facing, Strength และ Certificate
ถามผู้จำหน่ายเรื่องเครื่องมือ อุปกรณ์ และ Technical Support ด้วย เพราะ PID เป็นระบบที่ Performance ขึ้นกับการประกอบมาก หากทีมไม่เคยทำควรใช้บริการ Cut/Assembly หรือ Training ในช่วงเริ่มงานเพื่อควบคุมคุณภาพ
