ท่อดักท์ระบายอากาศมีหน้าที่ขนส่งอากาศจากจุดหนึ่งไปยังอีกจุดเพื่อควบคุมคุณภาพอากาศ อุณหภูมิ กลิ่น ความชื้น ควัน หรือสารปนเปื้อน แตกต่างจากท่อลมแอร์ตรงที่เป้าหมายหลักไม่ใช่การส่งความเย็น แต่คือการนำอากาศที่ไม่ต้องการออกและ/หรือนำอากาศใหม่เข้ามาทดแทน ระบบพบได้ในห้องน้ำ ที่จอดรถ ห้องครัว ห้องเครื่อง โรงงาน สายการผลิต และพื้นที่ที่มีความร้อนสะสม
การติดพัดลมแรง ๆ แล้วต่อท่อไม่ได้รับประกันว่าจะได้ Airflow ตามต้องการ เพราะพัดลมทำงานกับ System Resistance ของท่อทั้งหมด AMCA อธิบายเรื่อง System Effect ว่าสภาพการไหลที่ไม่เหมาะสมบริเวณทางเข้า/ออกพัดลม เช่น ข้องอหรือ Transition ที่ใกล้เกินไป สามารถทำให้ Performance จริงต่ำกว่าค่าทดสอบ และอาจเพิ่มเสียง การสั่น และพลังงาน ระบบระบายอากาศจึงต้องออกแบบ Fan และ Duct เป็นชุดเดียวกัน

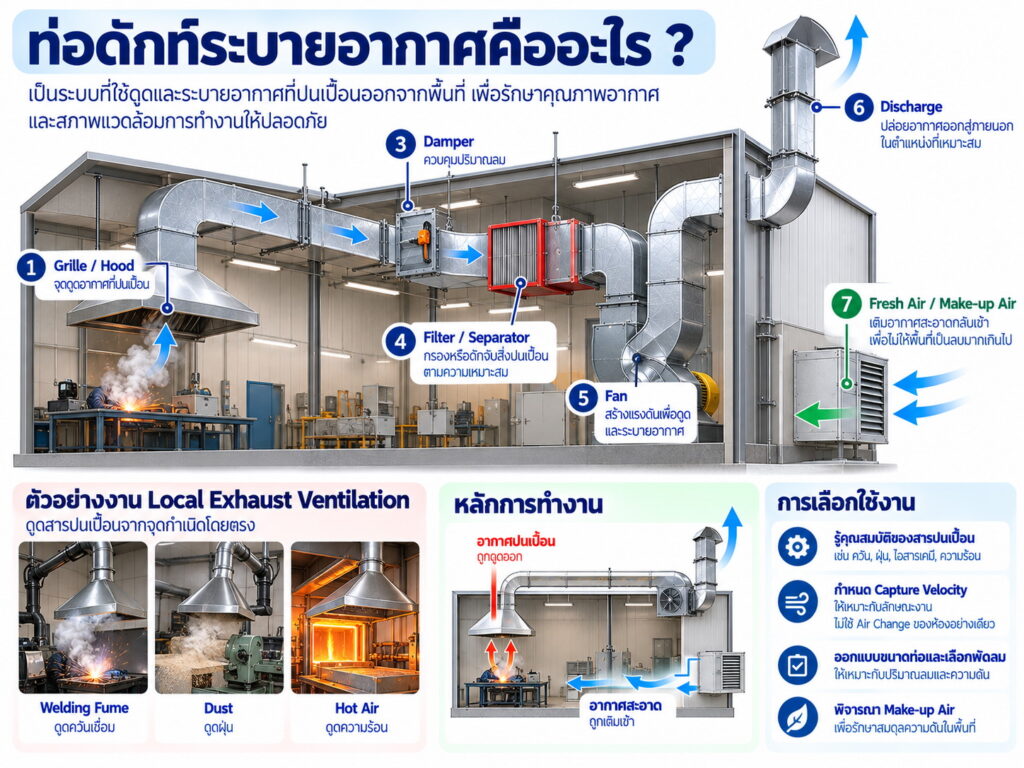

ท่อดักท์ระบายอากาศคืออะไร

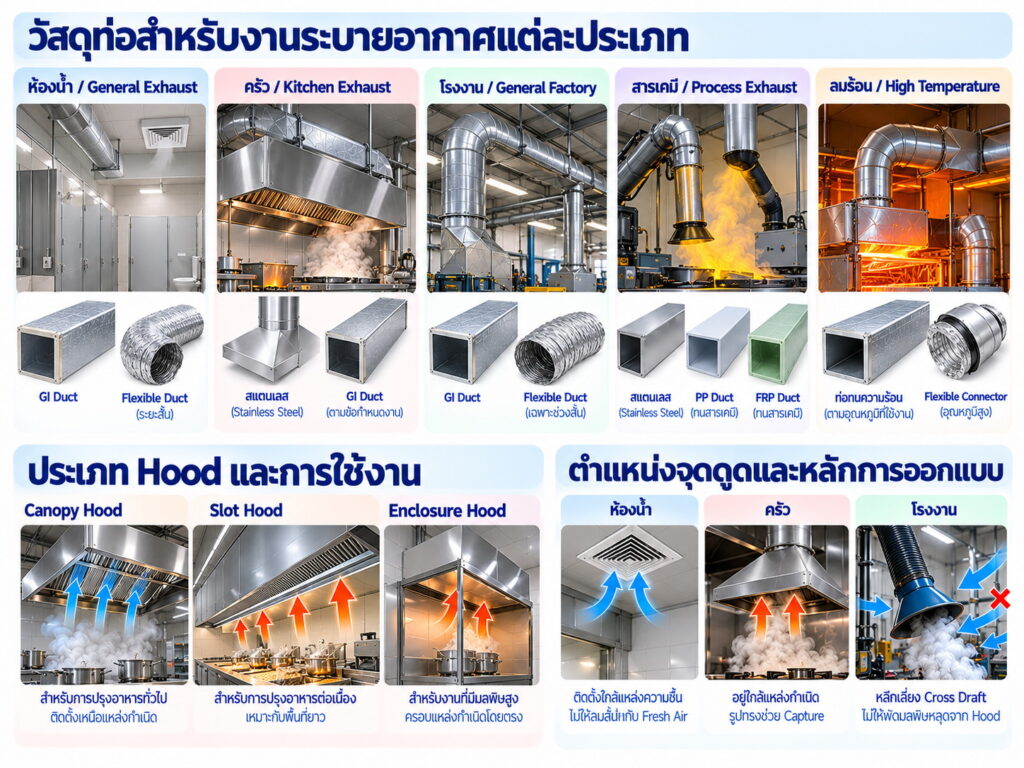

ระบบทั่วไปประกอบด้วยจุดดูด Grille/Hood, Ductwork, Damper, Filter หรือ Separator ถ้าจำเป็น, Fan และจุด Discharge บางระบบมี Fresh Air หรือ Make-up Air เติมกลับเพื่อไม่ให้พื้นที่ติดลบมากเกินไป
สำหรับโรงงาน อาจมี Local Exhaust Ventilation ที่ดูดสารปนเปื้อนใกล้แหล่งกำเนิด เช่น Welding Fume, Dust หรือ Hot Air การออกแบบต้องรู้คุณสมบัติสารและ Capture Velocity ไม่ควรใช้ Air Change ของห้องอย่างเดียวในงานที่มีแหล่งกำเนิดเฉพาะจุด

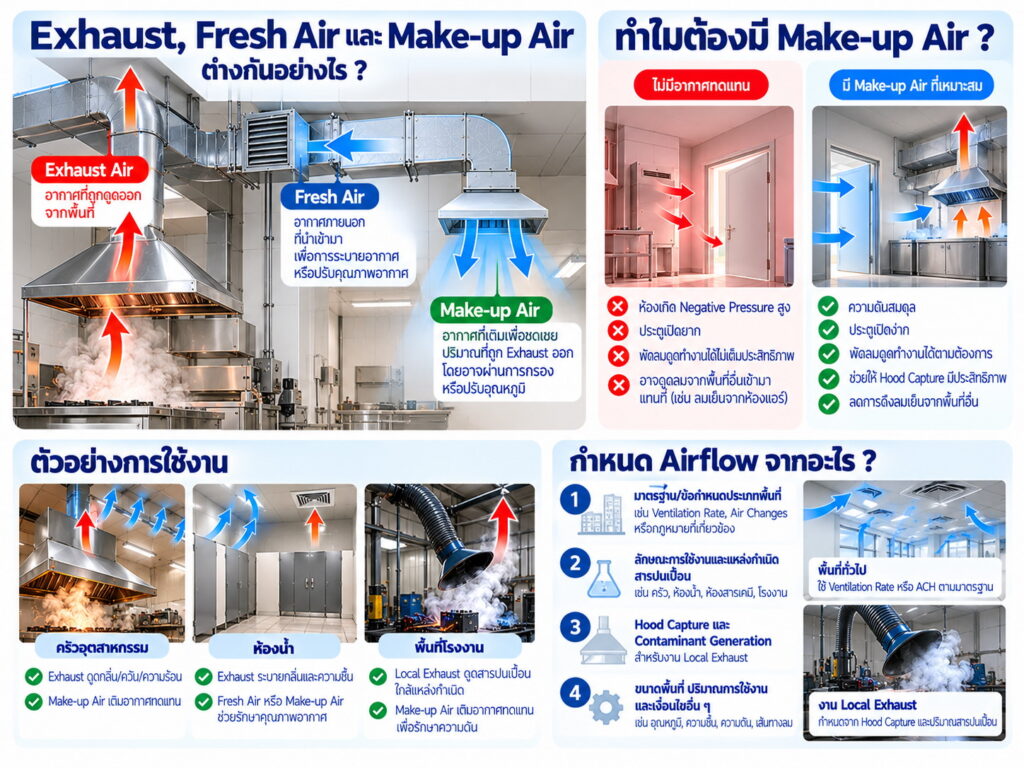

Exhaust, Fresh Air และ Make-up Air ต่างกันอย่างไร
Exhaust Air คืออากาศที่ถูกดูดออกจากพื้นที่ Fresh Air คืออากาศภายนอกที่นำเข้ามาเพื่อการระบายอากาศหรือ IAQ ส่วน Make-up Air คืออากาศที่เติมเพื่อชดเชยปริมาณที่ถูก Exhaust ออก โดยอาจผ่านการกรองหรือปรับอุณหภูมิ
หาก Exhaust มากแต่ไม่มีอากาศทดแทน ห้องจะเกิด Negative Pressure สูง ประตูเปิดยากและ Airflow ของพัดลมลดลงเพราะไม่มีอากาศเข้าเพียงพอ ในครัวอุตสาหกรรม Make-up Air ที่ดีช่วยให้ Hood Capture มีประสิทธิภาพและลดการดึงลมเย็นจากพื้นที่อื่น
กำหนด Airflow จากอะไร
พื้นที่ทั่วไปอาจเริ่มจาก Ventilation Rate หรือ Air Changes ตามมาตรฐาน/ข้อกำหนดของประเภทห้อง แต่ห้องน้ำ ครัว ห้องสารเคมี และโรงงานมีเกณฑ์ต่างกัน ควรใช้มาตรฐานและกฎหมายที่เกี่ยวข้อง ไม่ใช้ค่า ACH เดียวกับทุกพื้นที่
งาน Local Exhaust ต้องกำหนดจาก Hood Capture และ Contaminant Generation หากดูดน้อยเกินไปสารปนเปื้อนจะกระจายเข้าสู่ Breathing Zone หากดูดมากเกินจำเป็นจะเพิ่มพลังงานและ Make-up Air Cost
เลือกขนาดท่อและความเร็วลม
เมื่อรู้ Airflow จึงเลือก Velocity ที่เหมาะกับประเภทอากาศ ท่อ Comfort Ventilation สามารถใช้ความเร็วที่เน้นเสียงต่ำ ส่วน Dust Conveying ต้องมีความเร็วพอป้องกันอนุภาคตกค้าง ความเร็วสูงเกินไปเพิ่ม Friction, Noise และ Erosion
การคำนวณ Duct Size ควรรวม Friction Loss ของท่อตรงและ Dynamic Loss ของ Elbow, Tee, Transition, Damper, Hood และ Outlet ในระบบที่มีหลาย Branch ต้อง Balance ให้แต่ละจุดได้ Airflow ตามต้องการ
เลือกพัดลมร่วมกับ Static Pressure
Fan Selection ต้องใช้ Operating Point จาก Airflow + Total Static/Total Pressure ไม่ควรเลือกจาก CFM อย่างเดียว Fan ที่ให้ CFM สูงใน Free Air อาจให้ลมน้อยมากเมื่อต่อท่อที่ Resistance สูง
ก่อนสั่งพัดลมควรทำ Pressure Calculation หรือใช้ Software/Selection Tool ของผู้ผลิต รวม Filter Loading และ Safety Margin ที่เหมาะสม VFD ช่วยปรับ Flow ได้แต่ไม่ใช่ทางแก้แทนการออกแบบท่อที่มี Loss สูงผิดปกติ

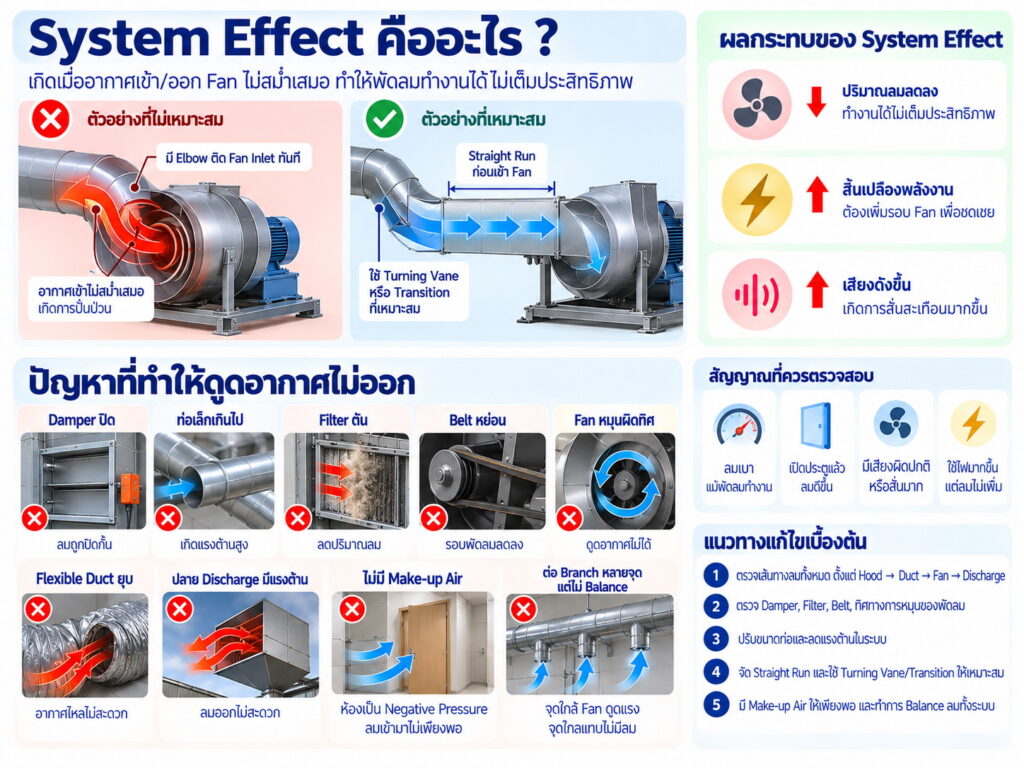

System Effect คืออะไร
System Effect เกิดเมื่อ Airflow เข้าหรือออก Fan ไม่สม่ำเสมอ เช่น มี Elbow ติด Fan Inlet ทันที ท่อขยาย/หดผิดรูป หรือพื้นที่ Plenum ไม่เพียงพอ Fan Curve จากห้องทดสอบจึงไม่สะท้อน Performance หน้างาน
ทางแก้คือเว้น Straight Run ตามคำแนะนำ ใช้ Turning Vane/Transition ที่เหมาะสม และจัดทางเข้า Fan ให้สม่ำเสมอ การเพิ่มรอบ Fan เพื่อชดเชย System Effect อาจเพิ่มพลังงานและเสียงโดยไม่แก้ต้นเหตุ
ปัญหาที่ทำให้ดูดอากาศไม่ออก
สาเหตุพบได้ตั้งแต่ Damper ปิด ท่อเล็ก Filter ตัน Belt หย่อน Fan หมุนผิดทิศ Flexible Duct ยุบ จนถึงปลาย Discharge มีแรงลมต้าน ระบบที่ต่อ Branch หลายจุดอาจดูดแรงเฉพาะจุดใกล้ Fan และจุดไกลแทบไม่มีลมเพราะไม่ได้ Balance
อีกปัญหาคือไม่มี Make-up Air เมื่อเปิดพัดลมแล้ว Pressure ในห้องลดจน Airflow ตก การเปิดประตูแล้วรู้สึกว่าพัดลมดูดดีขึ้นเป็นสัญญาณหนึ่งที่ควรตรวจเส้นทางอากาศทดแทน

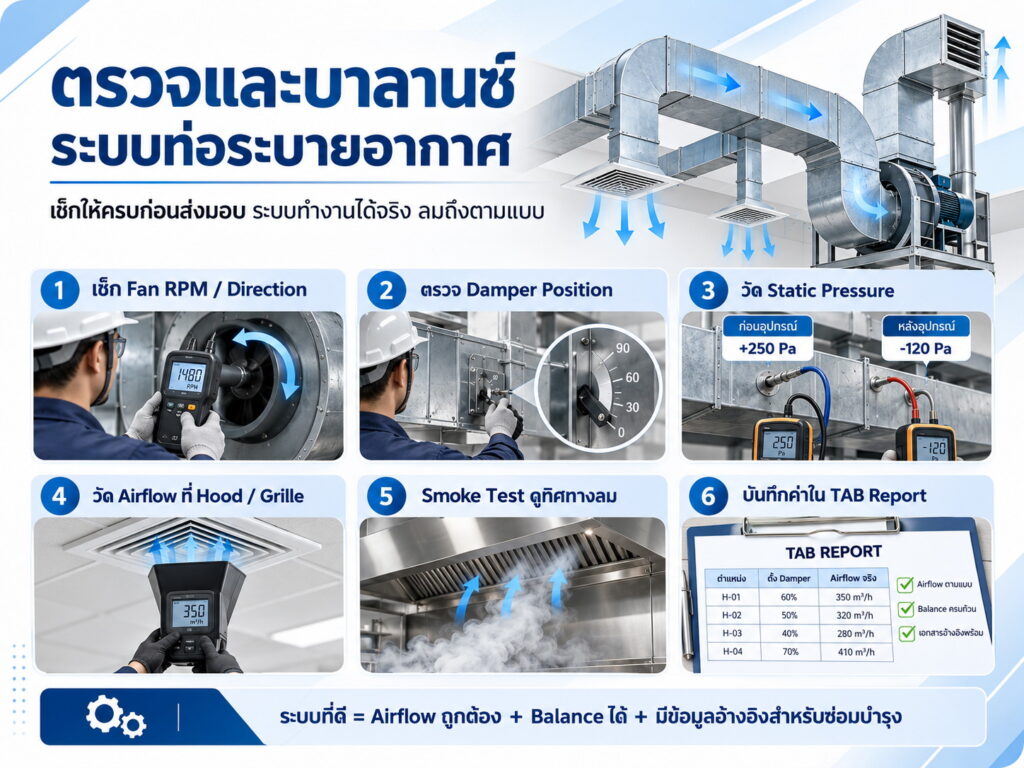

วิธีตรวจและ Balance ระบบ
เริ่มจากยืนยัน Fan RPM/Direction และ Damper Position วัด Static Pressure ก่อน-หลังอุปกรณ์ ตรวจ Filter และ Belt จากนั้นวัด Airflow ที่ Hood/Grille แต่ละจุด แล้วปรับ Balance Damper ตาม Design
ใช้ Smoke Test เพื่อดูทิศทาง Capture ในบาง Application และตรวจว่า Exhaust Discharge อยู่ห่าง Fresh Air Intake ตามเกณฑ์ที่กำหนด หลัง Balance ควรบันทึก Final Damper Setting และ Actual Airflow ใน TAB Report เพื่อเป็น Baseline สำหรับ Maintenance
สรุป
ระบบท่อดักท์ระบายอากาศที่ดีต้องเริ่มจากการกำหนด Airflow ที่ถูกต้อง แล้วออกแบบ Hood, Duct และ Fan ร่วมกัน ไม่ควรแก้ปัญหาอากาศร้อนหรือกลิ่นด้วยการเพิ่ม Fan Size อย่างเดียว เพราะหากท่อมี Resistance สูงหรือไม่มี Make-up Air Performance จริงอาจไม่เพิ่มตามคาด
สำหรับโรงงานหรือพื้นที่ Process แนะนำให้สำรวจแหล่งกำเนิด มลพิษ อุณหภูมิ และพื้นที่ติดตั้งก่อนทำแบบ ผู้รับเหมาควรเสนอ Pressure Calculation และ Fan Selection ร่วมกับ Shop Drawing เพื่อให้เจ้าของโครงการเห็นว่าระบบมีเหตุผลทางวิศวกรรมรองรับ ไม่ใช่เพียงเลือกขนาดท่อจากประสบการณ์หน้างาน
